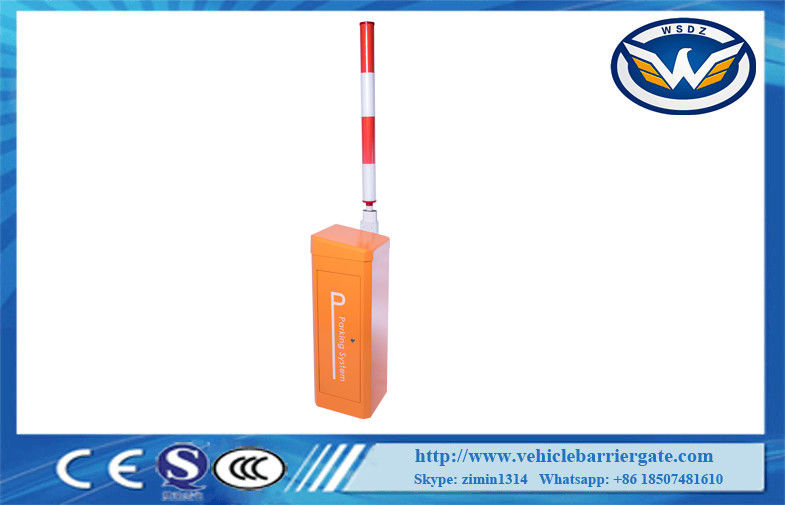

24VDC ब्रशलेस मोटर सर्वो के साथ स्पीड समायोज्य वाहन बैरियर सिस्टम
उत्पत्ति के प्लेस | चीन |
---|---|
ब्रांड नाम | WONSUN |
प्रमाणन | CE |
मॉडल संख्या | DZ-138 |
न्यूनतम आदेश मात्रा | 1PC |
मूल्य | Negotiable |
पैकेजिंग विवरण | सबसे पहले बुलबुला लपेटो में पैक किया है, और फिर बाहरी पैकिंग के लिए गत्ते का डिब्बा के साथ मजबूत बना |
प्रसव के समय | 3-7 दिनों के काम के बाद अपने भुगतान प्राप्त |
भुगतान शर्तें | टी / टी, वेस्टर्न यूनियन, मनी ग्राम, अलीबाबा ट्रेड एश्योरेंस, पेपैल इत्यादि। |
आपूर्ति की क्षमता | 1000 सेट/माह |
Contact me for free samples and coupons.
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xसंचालन समय | 0.6,0.9,2,4.5सेकंड | बिजली की आपूर्ति | 24/100/240VAC, 50/60 हर्ट्ज |
---|---|---|---|
रनिंग शोर< | 45 डीबी | काम के माहौल का तापमान | -40 ℃ ~ +85 ℃ |
सुरक्षा प्रणाली (आईपी) | IP54 | प्रोडक्ट का नाम | गति समायोज्य के साथ 24VDC ब्रशलेस मोटर सर्वो बैरियर वाहन बैरियर गेट |
हाई लाइट | कार पार्किंग प्रबंधन प्रणाली,सुरक्षा अवरोध और द्वार,गति समायोज्य वाहन बैरियर |
गति समायोज्य के साथ 24VDC ब्रशलेस मोटर सर्वो बैरियर वाहन बैरियर गेट
बिजली बंद होने पर मैन्युअल रूप से अनलॉक ओपन/क्लोज आर्म
बिजली बंद होने पर बैरियर गेट वर्टिकल या हॉरिजॉन्टल मैकेनिकल डेड पॉइंट पोजीशन में हो सकता है, अगर इस समय आर्म को मैन्युअल रूप से ऊपर / नीचे किया जाए, तो कृपया नीचे दिए गए चरणों का पालन करें:
- चाबी को दक्षिणावर्त 90 डिग्री घुमाएं और दरवाजा खोलें (चित्र 2 में दिखाया गया है)
- दो बटरफ्लाई नट्स को ऊपर की ओर खोलें, ढक्कन खोलें
- बूम उठाना: क्रैंक कनेक्टेड रॉड को मृत बिंदु स्थिति से दूर धकेलने के लिए पेचकश का उपयोग करें, बैरियर गेट को मैन्युअल रूप से ऊपर उठाएं (पुश टू अनलॉक)
- उछाल छोड़ना: मृत बिंदु स्थिति को छोड़ने के लिए क्रैंक कनेक्टेड रॉड को नीचे खींचने के लिए हाथ का उपयोग करें, बैरियर गेट को मैन्युअल रूप से गिराएं (अनलॉक करने के लिए खींचें)
DZ-138 बैरियर गेट विनिर्देशों:
DZ-138 बैरियर गेट | V06T | वी09टी |
अधिकतम बूम लंबाई और व्यास | 2500 मिमी, Ф75 मिमी | 3000 मिमी, Ф75 मिमी |
खुलने/बंद होने का समय | 0.6सेकंड | 0.9 सेकेंड, 2.5 सेकेंड, 4.5 सेकेंड |
बिजली की आपूर्ति | 24/100/240VAC, 50/60 हर्ट्ज | 24/100/240VAC, 50/60 हर्ट्ज |
बिजली की खपत | अधिकतम .150W | 100w |
मशीन का मामला | वार्निश 2.0 मिमी स्टील प्लेट | वार्निश 2.0 मिमी स्टील प्लेट |
मशीन केस का आकार (डब्ल्यू * डी * एच) | 342*312*959mm | 342*312*959mm |
शुद्ध वजन | 43 किलो | 42.6 किग्रा |
ऑपरेटिंग तापमान रेंज ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
ड्राइविंग विधि | सर्वो मोटर | सर्वो मोटर |
सुरक्षा प्रणाली (आईपी) | 54 | 54 |
इन्सुलेशन वर्ग | एफ | एफ |
सापेक्षिक आर्द्रता | ≤90% | ≤90% |
मोटर नो-लोड स्पीड | 3000r/मिनट | 3000r/मिनट |
रिमोट कंट्रोल दूरी | ≤100m (खुला, धूप वाला मौसम) | ≤100m (खुला, धूप वाला मौसम) |
आउटपुट टॉर्क | 1.2NM*140=160N.M | 0.86NM*140=120N.M |
रनिंग शोर< | 45 डीबी | 45 डीबी |
सतह का उपचार | आउटडोर धातु पाउडर इलेक्ट्रोस्टैटिक छिड़काव | आउटडोर धातु पाउडर इलेक्ट्रोस्टैटिक छिड़काव |
डीजेड नियंत्रक | ||
वोल्टेज (± 10%) | 100-240 वोल्ट | 100-240 वोल्ट |
आवृत्ति (हर्ट्ज) | 50-60 | 50-60 |
अधिकतम बिजली की खपत (वाट) | 8 | 8 |
फ्यूज | F5एएच | F5एएच |
नियंत्रण वोल्टेज | 24 वी डीसी / अधिकतम 3000 एमए | 24 वी डीसी / अधिकतम 3000 एमए |
इनपुट-एंड नंबर | 8 | 8 |
कलेक्टर आउटपुट नंबर खोलें | 2 | 2 |
जीरो लेवल रिवर्सल रिले नंबर | 3 | 3 |
ऑपरेटिंग तापमान रेंज ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
सुरक्षा प्रणाली (आईपी) | 20 | 20 |
वजन (ग्राम) | 450 ग्राम | 450 ग्राम |
आयाम | मिमी (एलडब्ल्यूएच) | 158*126*55 |
कार्य और विशेषताएं:
1. बिजली बंद होने पर गेट अपने आप खुल जाता है, क्लच डिजाइन नहीं, मानवीय हस्तक्षेप की जरूरत नहीं।जब बिजली चालू हो, गेट स्वचालित रूप से रीसेट हो जाता है, गेट बंद करने की स्थिति में बहाल हो जाता है, वास्तव में अप्राप्य, अग्नि सुरक्षा मानकों।यदि विशेष आवश्यकता, बिजली बंद होने पर मैनुअल ऑपरेशन की आवश्यकता होती है, ऑपरेटिंग आर्म ओपन और क्लोज मैन्युअल रूप से भी हो सकता है नियंत्रण बोर्ड डीआईपी स्विच स्थापित करके महसूस किया जा सकता है, जो सुनिश्चित करता है कि सिस्टम का उपयोग किसी भी समय किया जा सकता है। 2. सिंगल कम्प्रेशन बैलेंस स्प्रिंग डिवाइस का उपयोग, अच्छा विनियमन, कोई शोर नहीं, अनिश्चितकालीन, तोड़ना आसान नहीं, सुरक्षित और विश्वसनीय। 3. विभिन्न प्रकार के इनपुट और आउटपुट मोड का चयन किया जा सकता है, सामान्य रूप से खुले सामान्य रूप से बंद वैकल्पिक हैं। 4. आर्म ओपनिंग एंगल को 60 से 90 डिग्री, 10 डिग्री रेजोल्यूशन से एडजस्ट किया जा सकता है, जो स्थापित करने के लिए प्रमुख स्थान के लिए उपयुक्त है। 5. समापन गति को समायोजित किया जा सकता है। 6. बैरियर गेट अप और डाउन सिग्नल रिले स्विच आउटपुट। 7. बैरियर गेट रनिंग स्टेट: ओके सिग्नल आउटपुट दर्शाता है कि गेट ठीक से काम कर रहा है। 8. बैरियर गेट ऑपरेशन असामान्य अलार्म सिग्नल आउटपुट। 9. आर एंड जी ट्रैफिक लाइट रिले स्विच सिग्नल आउटपुट। 10. बाहरी लूप डिटेक्टर सिग्नल एंटी-स्मैशिंग इंटरफ़ेस, इन्फ्रारेड सेंसर सिग्नल एंटी-स्मैशिंग इंटरफ़ेस। 11. गणना मोड इंटरफ़ेस। 12. आर्म ओपन प्राथमिकता एंटी-स्मैशिंग फ़ंक्शन।कोई फर्क नहीं पड़ता कि किस स्थिति में वर्तमान गेट, ट्रिपल के माध्यम से ऑपरेटर ओपन कमांड जारी करने के लिए पुश बटन, सॉफ्टवेयर या रिमोट कंट्रोल, गेट ओपनिंग एक्शन के कार्यान्वयन को प्राथमिकता देगा। 13. टक्कर रोधी सुरक्षा कार्य के साथ बैरियर, जब वाहन गेट आर्म से टकराता है, तो बचने के लिए आर्म को स्विंग किया जा सकता है वाहन को नुकसान, और बैरियर गेट मशीन। 14. बंद चयन समारोह में देरी। 15. उच्च संवेदनशीलता हाथ ऑटो रिवर्स फ़ंक्शन (तीव्रता को समायोजित किया जा सकता है)। 16. पार्किंग सिस्टम इंटरफ़ेस। 17.RS485 या RS232 नेटवर्क संचार नियंत्रण ऊपर और नीचे इंटरफ़ेस (संचार मॉड्यूल स्थापित करने की आवश्यकता नहीं है) 18. टक्कर रोधी अलार्म सिग्नल इंटरफ़ेस। 19. एडजस्टेबल स्पीड पोर्ट (0.9s से 10 s तक) 20. उच्च शक्ति परिशुद्धता कास्ट स्टील, उद्योग गुणवत्ता से परे उद्योग चलती भागों |
बैरियर आर्म की स्थिति को समायोजित करें
बूम की स्थिति को समायोजित करने के लिए (उदाहरण के लिए, अत्यधिक बल लगाने के बाद), कृपया नीचे दिए गए चरणों का पालन करें:
- बैरियर गेट का दरवाजा खोलें और कवर हटा दें
- M12 के एलन रिंच के साथ बूम शाफ्ट पर DZ-1 के दो फास्टन स्क्रू को ढीला करें, ताकि बूम को हाथ से रिप्लेस किया जा सके।
- बूम की स्थिति को समायोजित करें (क्षैतिज स्थिति, जैसा चित्र 1 में दिखाया गया है)।
- दो बन्धन शिकंजा कसने के लिए टोक़ रिंच का उपयोग करें (72 एनएम)
संतुलन संकुचित वसंत का चयन करने के लिए पैरामीटर
संख्या | बूम की लंबाई (एल = मीटर) | वसंत का व्यास (डी = मिमी) | लिंक छेद चयन |
1 | 2.5 <एल <3.5 | डी = 4.5 | लिंक छेद 2 |
2 | 3.5≤L≤4.0 | डी = 5.5 | लिंक छेद 1 |
3 | 4.0 <एल <5.5 | डी = 6.5 | लिंक छेद 2 |
4 | 5.5≤L≤6.0 | डी = 6.5 | लिंक छेद 1 |
संतुलन तनाव वसंत का चयन करने के लिए पैरामीटर
बूम प्रकार | बूम की लंबाई | चयन वसंत | |
बूम | युक्ति। (व्यास * लंबाई) | ||
| 6M≥L> 5M | विस्तार वसंत | (ø5.5MM*280)+(ø4.5MM*280) |
5M≥L≥4.5M | (ø5.5MM*280) | ||
4.5 एम> एल≥3 एम | (ø4.5MM*280) | ||
बाड़ बूम | 5M≥L≥4M | (ø6.5एमएम*280)+(ø6.5एमएम*x280) | |
4एम> एल≥3एम | (ø5.5MM*280)+(ø4.5mm*280) |
(पैरामीटर कंपनी की तेजी पर आधारित है)
सामान्य प्रश्न:
प्रश्न: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
एक: हम एक पेशेवर बाधा गेट निर्माता हैं।
क्यू: अपने प्रसव के समय कब तक है?
ए: आम तौर पर सामान स्टॉक में होने पर 2-5 दिन होते हैं।या यह 5-7 दिनों का है अगर माल स्टॉक में नहीं है, तो यह तदनुसार है
मात्रा के लिए। हम इसे आपके लिए डीएचएल / फेडेक्स / टीएनटी / एसईए / एआईआर या आपकी आवश्यकताओं द्वारा भेज सकते हैं।
प्रश्न: हमारी कंपनी द्वारा प्रदान की जाने वाली भुगतान शर्तों के बारे में कैसे?
ए: टी / टी या वेस्टर्न यूनियन।
प्रश्न: क्या आप मुफ्त नमूने प्रदान करते हैं?
ए: नहीं, हम मुफ्त नमूने प्रदान नहीं करते हैं।हमारे उत्पादों का MOQ 1 पीसी है।
